METREL PV Prüfgerät | MI 3116 PV AnalyserXA

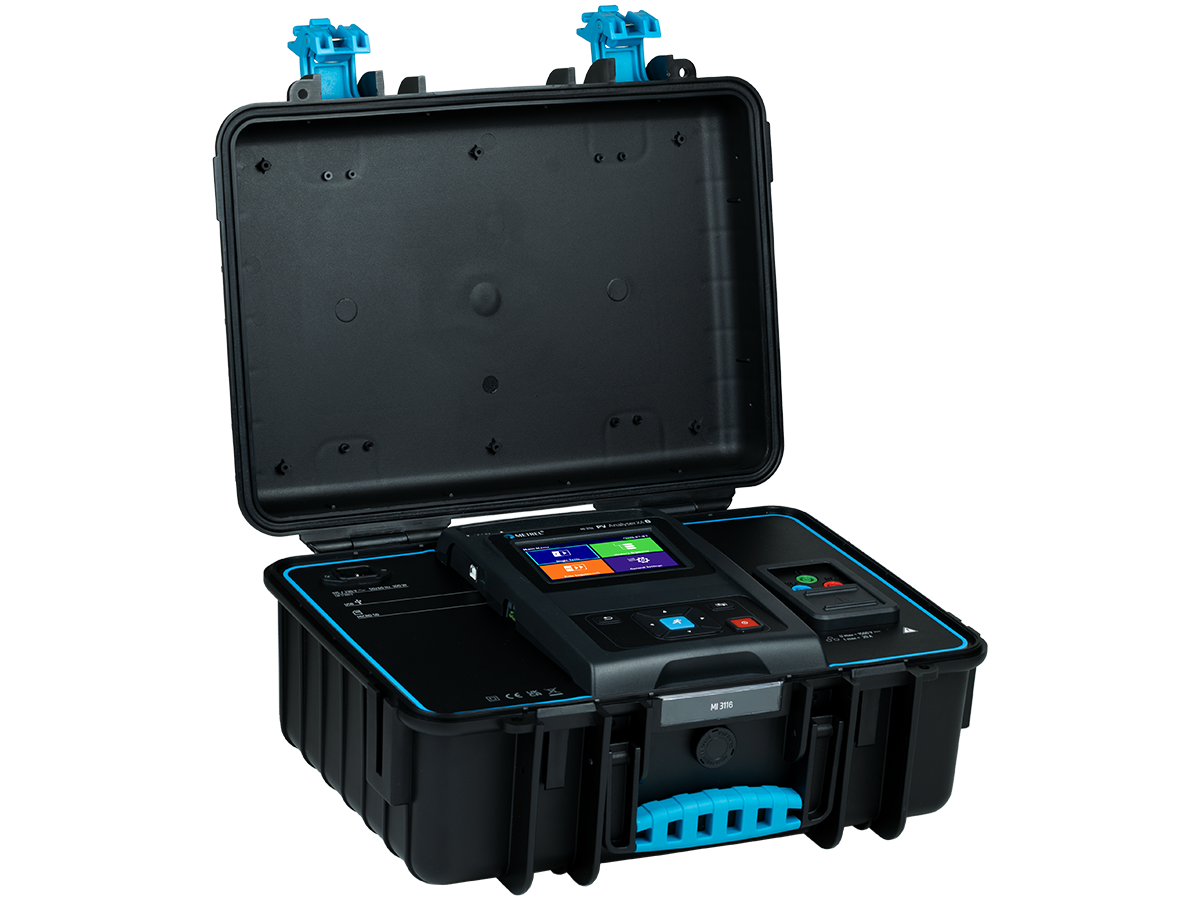

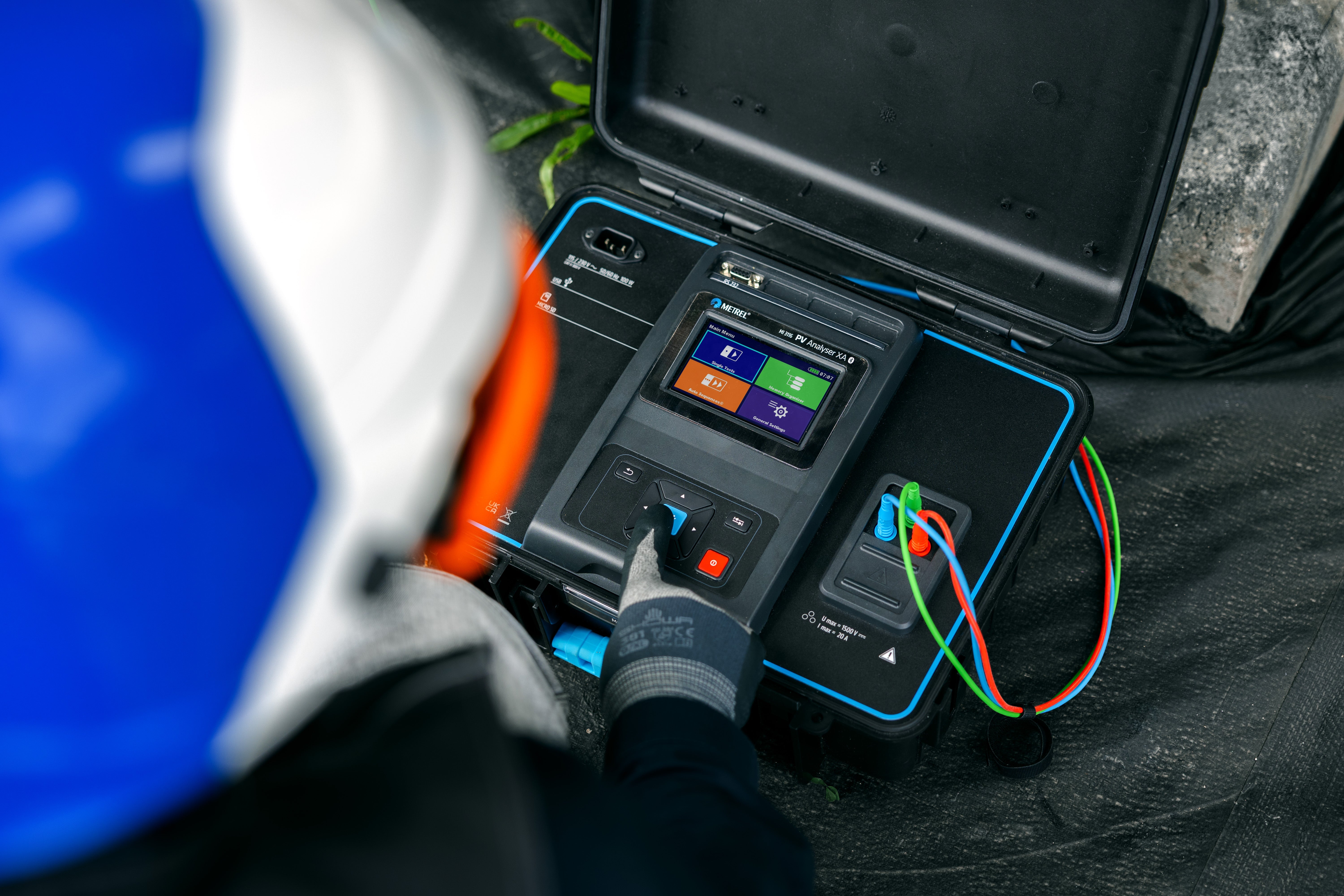

Der Metrel MI 3116 PV AnalyserXA ist ein hochmodernes Prüfgerät für Photovoltaik-Großanlagen bis 1500 V DC. Es vereint Isolations- und I/U-Kennlinienmessung in einem Gerät und eignet sich ideal zur Inbetriebnahme, Wartung und Fehleranalyse von PV-Anlagen. Dank der kabellosen Ferneinheit zur Echtzeitmessung von Bestrahlung und Zelltemperatur liefert das Gerät präzise und zuverlässige Messergebnisse auch bei hocheffizienten und bifazialen PV-Modulen.

Mit Auto-Test-Funktion, STC-Korrektur, grafischem Touchscreen und umfassender Messtechnik ist der MI 3116 ein unverzichtbares Tool für PV-Profis. Die Messwerte können über die MESM-Software professionell verwaltet und dokumentiert werden.



Vorteile

  • Prüfung von PV-Anlagen bis 1500 V
  • I/U-Kennlinienaufnahme, Isolationsprüfung, Uoc/Isc-Messung
  • Kabellose Ferneinheit zur Messung von Bestrahlung & Zelltemperatur
  • STC-Wert-Berechnung & Korrekturfunktion für Messparameter
  • Speicherung & Anzeige von Messdaten (auch grafisch)

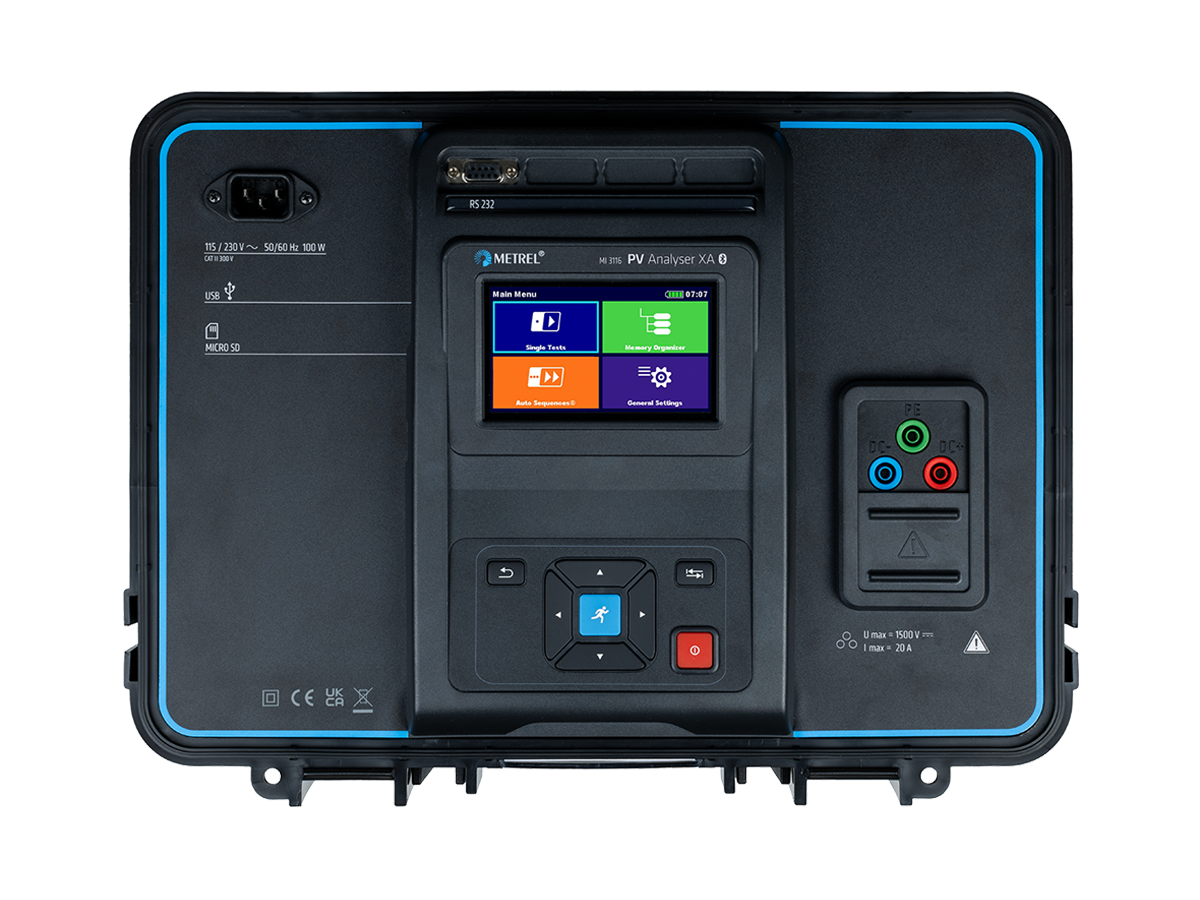

  • Touchscreen-Farbdisplay (4,3 Zoll)
  • Integrierter Speicher mit Slot für microSD bis 512 GB
  • Verwaltung per MESM-Software inklusive professioneller Berichte


Technische Eigenschaften

  • Systemspannung: bis 1500 V DC
  • Kurzschlussstrom: bis 40 A DC
  • Isolationsprüfung: 250, 500, 1000, 1500 V DC
  • Strommessung: 0,1 ... 39,99 A ±1 %
  • Spannungsmessung: 20 ... 1699 V ±1 %
  • Leistungsmessung: bis 48 kW ±2 %
  • Temperaturmessung: -10 °C bis +85 °C
  • Bestrahlungsstärke: 0 ... 1750 W/m²
  • Display: Farb-TFT-Touchscreen, 4,3”
  • Schutzart: IP54 (geschlossen)
  • Stromversorgung: Li-Ion Akku 14,4 V / 4400 mAh
  • Kommunikation: RS232, USB, Bluetooth 4.2, WLAN
  • Normen: EN 62446, EN 61557, EN 61010-1/-031
  • Abmessungen: 420 x 180 x 330 mm
  • Gewicht: 6,8 kg

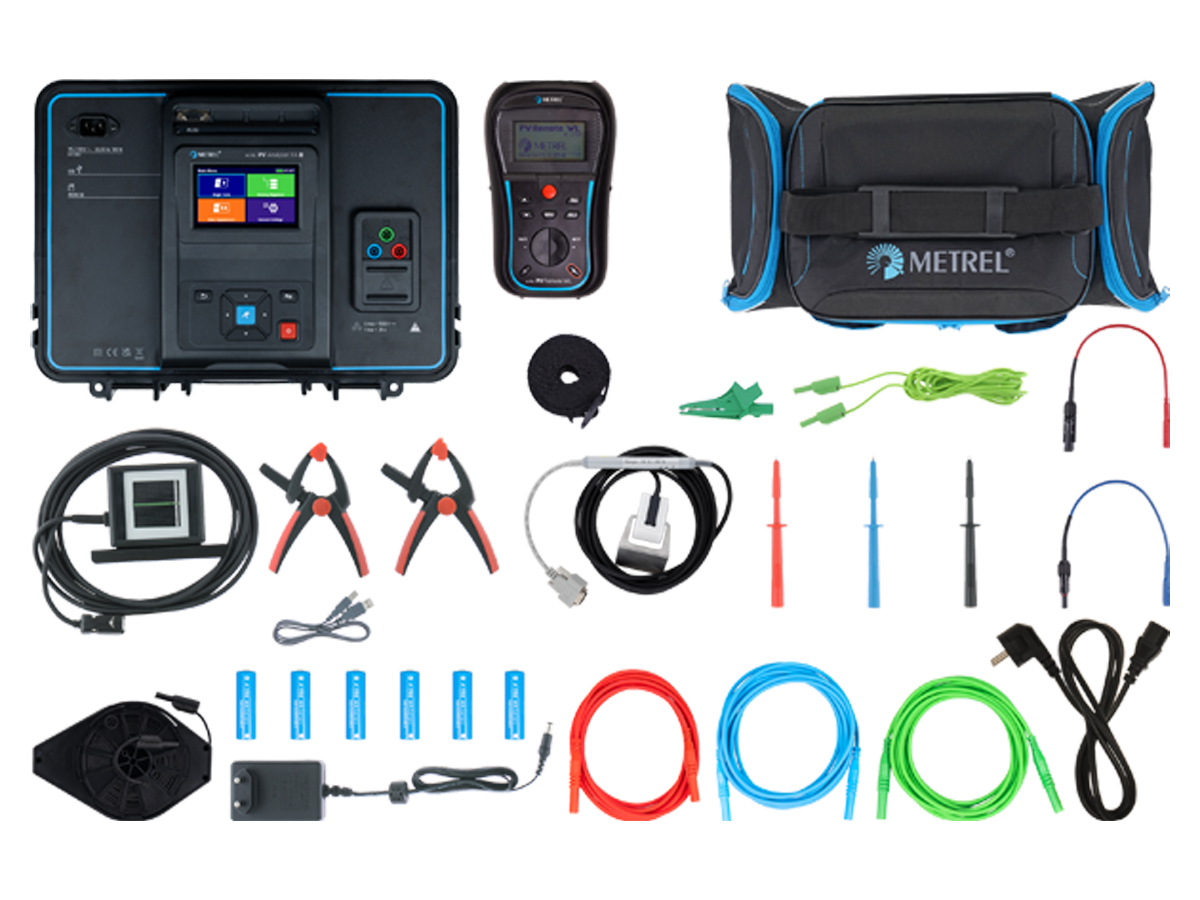

Lieferumfang (MI 3116 ST)

  • MI 3116 PV AnalyserXA
  • Ferneinheit WL A 1785
  • PV Temperaturfühler A 1833
  • PV Referenzzelle A 1834
  • MC4 Prüfleitungen (rot/blau), 1500 V
  • Prüfleitungen (rot/blau/grün/schwarz)
  • Krokodilklemmen, Prüfsonden
  • Netzleitung, USB-Kabel
  • Tragetasche, Trageriemen
  • 6x AA Akkus, Netzteil
  • Kalibrierzertifikate für Gerät und Ferneinheit
  • Software SW 1201 MESM (Download)

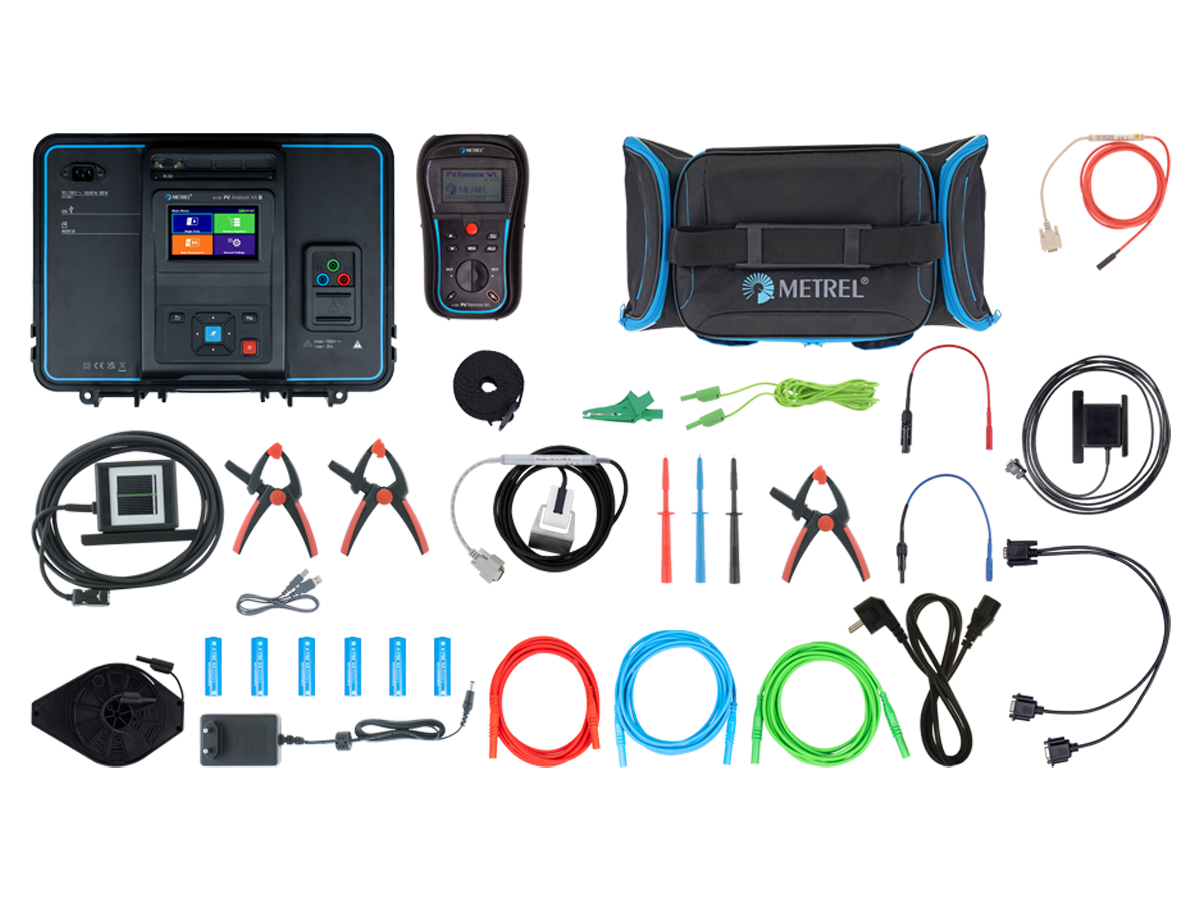

Lieferumgang (MI 3116 Bifaziales Set)

  • MI 3116 PV AnalyserXA
  • PV Referenzzelle für Dual Mount
  • Temperaturfühler mit 3 m Kabel
  • Kommunikationskabel, 0,5 m
  • Ferneinheit WL
  • PV Temperaturfühler
  • PV Referenzzelle
  • Klemme zum Anbringen des Zubehörs
  • Klemme zum Anbringen des Zubehörs
  • MC4 Prüfleitung, Blau, 1500 V
  • MC4 Prüfleitung, Rot, 1500 V
  • ROTE Prüfleitung, Rot, 3 m, 2,5 mm2
  • BLAUE Prüfleitung, Blaue, 3 m, 2,5 mm2
  • Prüfleitung, grün, 3 m, 0,75 mm2
  • Prüfleitung, schwarz, 50 m, 0,75 mm2 - Rolle
  • Prüfleitung, grün, 4 m, 0,75 mm2
  • Krokodilklemme, grün
  • Prüfsonde, schwarz
  • Prüfsonde, blau
  • Prüfsonde, rot
  • USB-Kabel Typ A/B
  • Stromkabel, 2 m, 3 x 0,75 mm2
  • Weich gepolsterte Tragetasche Größe: L
  • Stromversorgung 0,5 A/12 V**
  • Trageriemen mit Spannschnalle
  • Batteriesatz, Typ AA, 2100 mAh - 6 Stck.
  • Kalibrierzertifikat für MI 3116
  • Kalibrierzertifikat für A 1785
  • Benutzerhandbuch
  • Metrel Electrical Safety Manager (MESM)*






Optionales Zubehör (Auszug)

  • PV Referenzzelle für Dual Mount (A 1844)
  • Temperaturfühler mit 3 m Kabel (A 1383)
  • Kommunikationskabel 0,5 m (A 1847)
  • Metrel Smart Cloud PRO Lizenz (P 1403)
